2013年3月26日 星期二

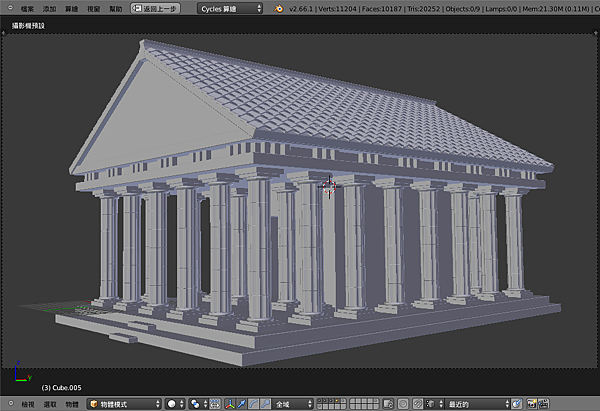

3D 建築物


這是依照CG Cookie - Modeling a Greek Temple in Blender這個教程所做的練習
其中較須注意的是他的屋瓦與柱子的作法,他是使用物體複本製作方式

做法:
先將一片屋瓦與柱子做好
將屋瓦(或柱子)parent(親代)給一平面(ctrl+p選物體)

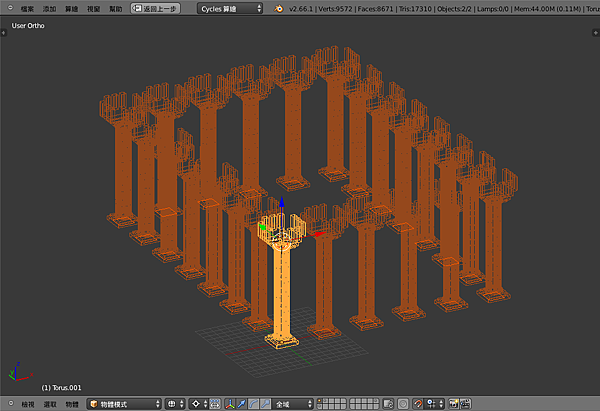

再點選這一平面的面,屬性面板-物體-複本,選擇面
(平面複製屋瓦或柱子的位置,尚有點群組等選項)

這方式在製作眾多的屋瓦上是很方便的,目前能想到的方式是用陣列修改器

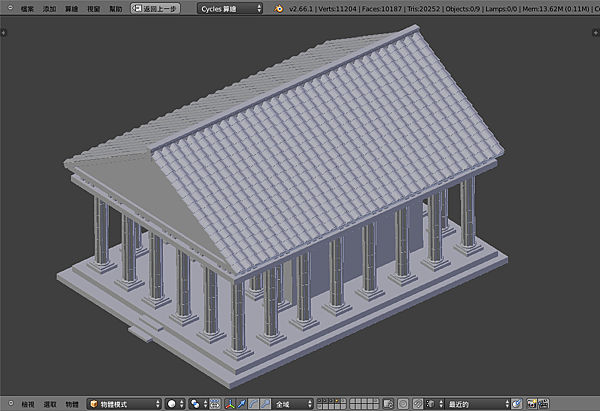

不知哪種較便利,有空再來試看看,最後就來看一下練習圖,謝謝~
 11.blend
 22-1
 22.blend
 26
 27

2013年3月16日 星期六

3D 雕刻練習與法線貼圖練習


一.雕刻練習:

雕刻練習也是上一篇文中提到的教程裡的一個單元

雕刻練習其實我不很喜歡,因為我沒畫畫得底子,手感很差

不過這方式真的很方便,難怪ZBrush會那麼多人用

邊看教程邊練習不同筆刷的用法,有時就將教程先放一邊

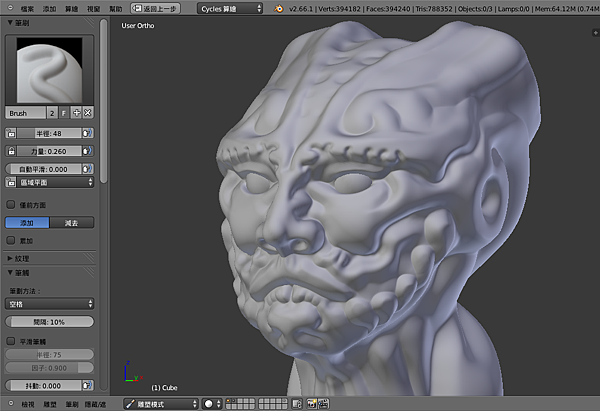

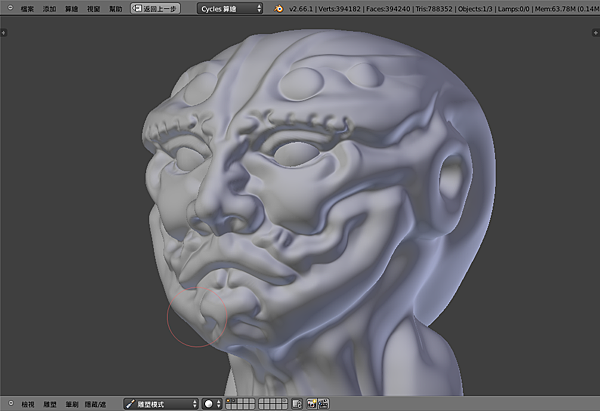

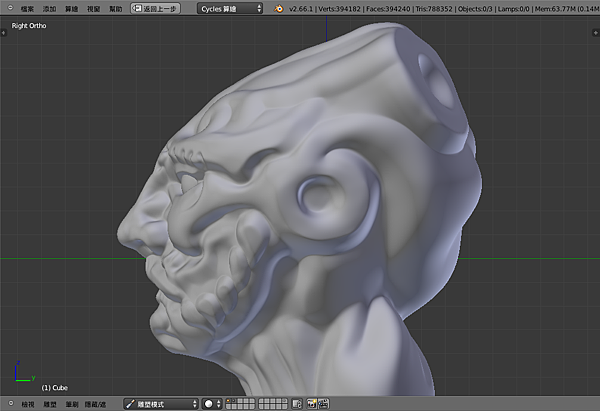

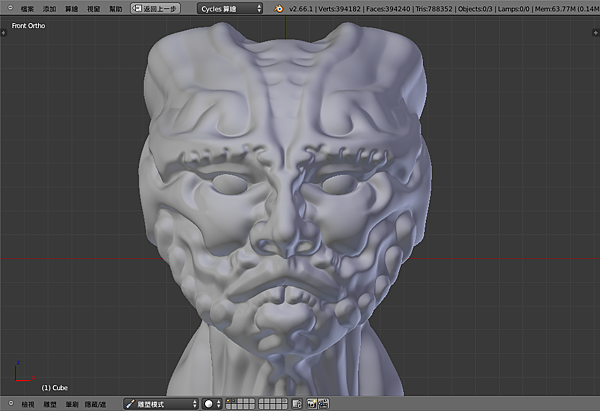

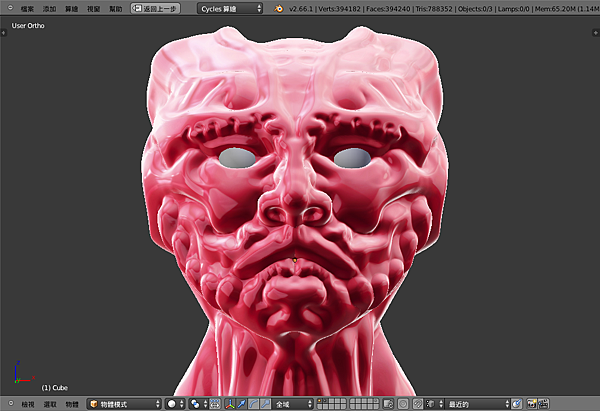

隨意的塗塗抹抹,結果就如下方的幾張圖

2.blend
10.blend
10-1
10-2
10-3  10-4
(我也不知在做甚麼


二.法線貼圖練習:

我一直都沒有剛好的機會嘗試利用高低模來烘培法線貼圖

以前做過的法線貼圖練習都是用Crazybump和一些紋理圖片

這次雕刻練習正好能讓我以這種方式練習


流程:

先將高模重新拓撲(Retopology)成低模,方式這教程也有

不過我就偷懶些,我使用重設網格修改器降低面數

4-1
高模面數:393216,低模面數:1536(細分2:24576)


將低模拆好uv,方法:將要拆開的邊緣做好標誌縫線,進入編輯模式,全選,按u選拆解(這樣就好了)

再來就是烘培法線貼圖了,先在uv/影像編輯器中替低模新增一張圖(烘培貼圖用)

先點選高模再點選低模,再到屬性面板-算繪-烘培

烘培模式選法線,勾選所選項至使用,按烘培

這樣就好了,只須等一下下,等他烘培好,如有不懂請看下方教學



對了,忘了說,烘培這選項須在blender內建算圖才有

如圖我是在cycles算圖裡,所以要烘培請選blender算繪

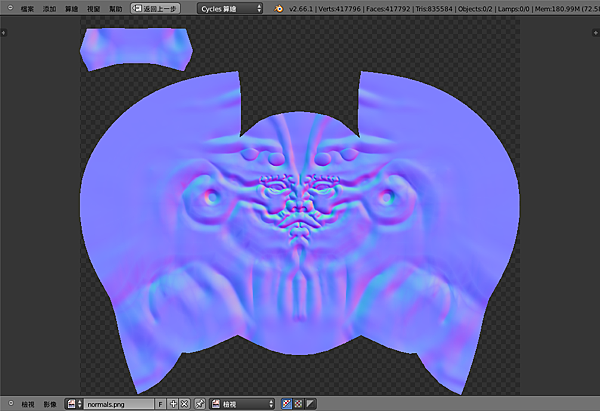

烘培好的法線貼圖
4-2

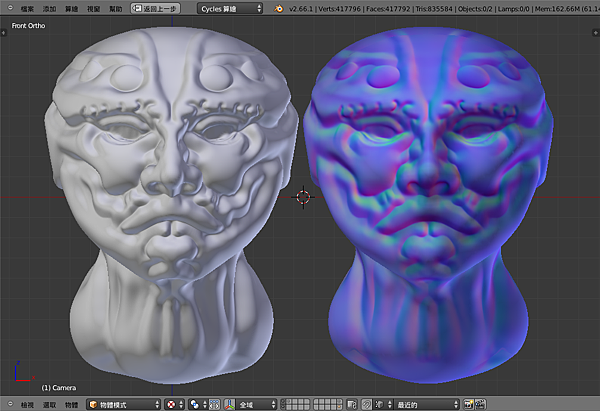

藍色的是低模貼上法線貼圖後預覽紋理的樣子
4-3

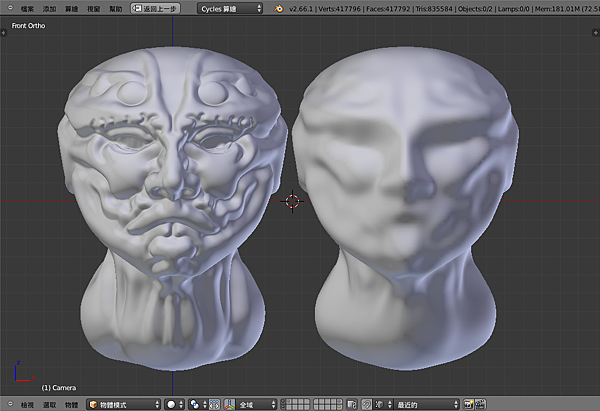

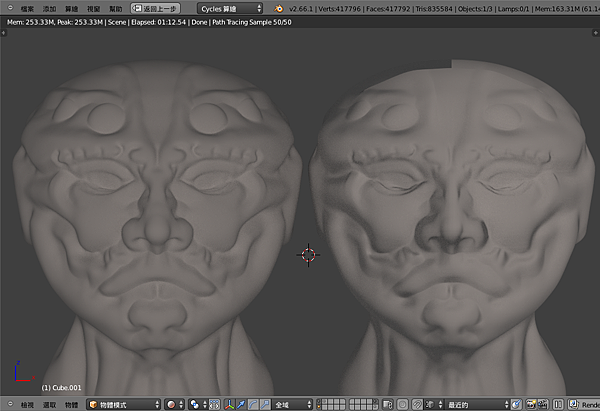

這是高低模預覽算圖的樣子
4-4

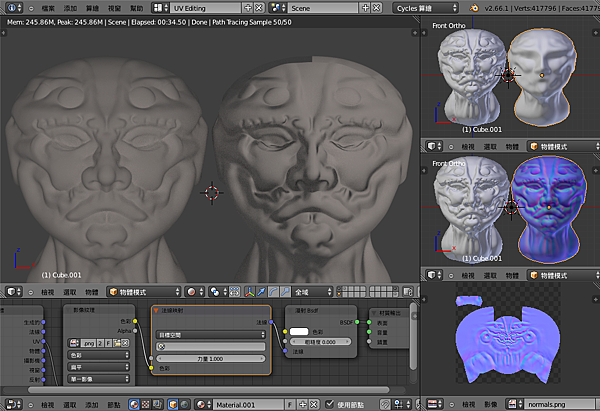

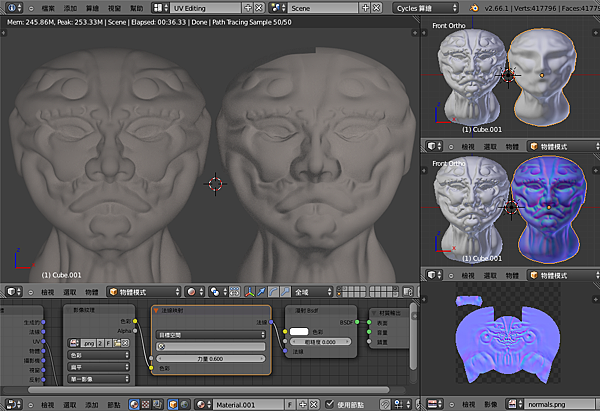

下方圖有低模的節點設置(第一次這樣設置,可能有錯)
4-5

節點中法線映射,力量數值能調整
4-6

希望這分享你會喜歡

2013年3月14日 星期四

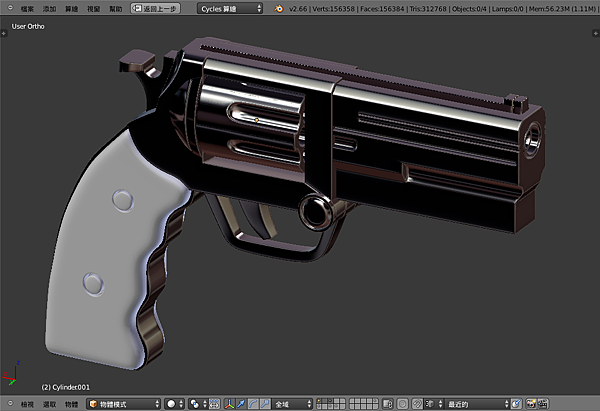

3D 左輪手槍

這個練習是這個教程的一個單元
 這教程介紹建模的方式有
box modeling和edge by edge modeling與sculpting(Retopology)
 這個左輪的練習是屬於box modeling

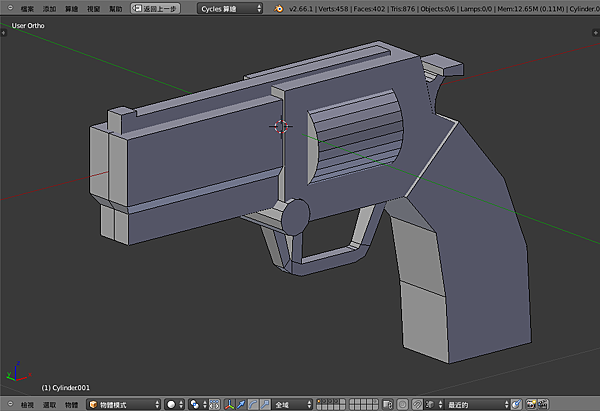

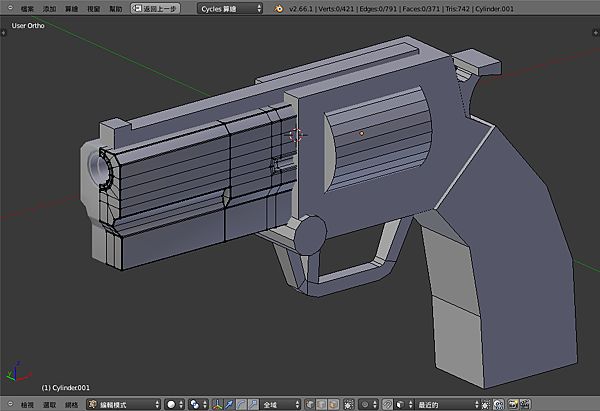

他先以正方體或圓柱體建立大概的樣子,之後再做細節的製作
如圖
10.blend

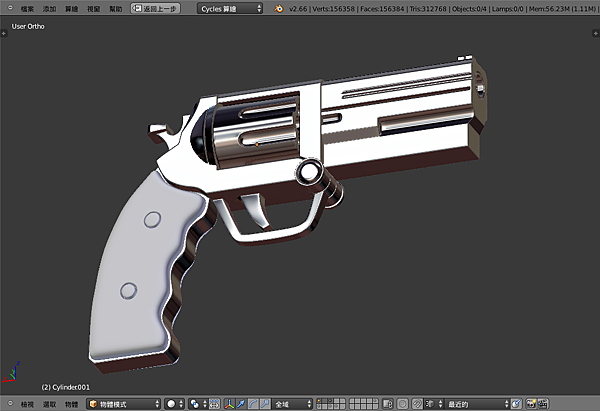

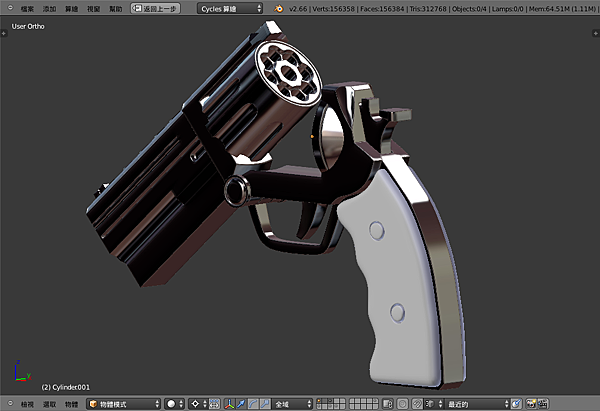

再來幾張圖是大至的流程
18.blend

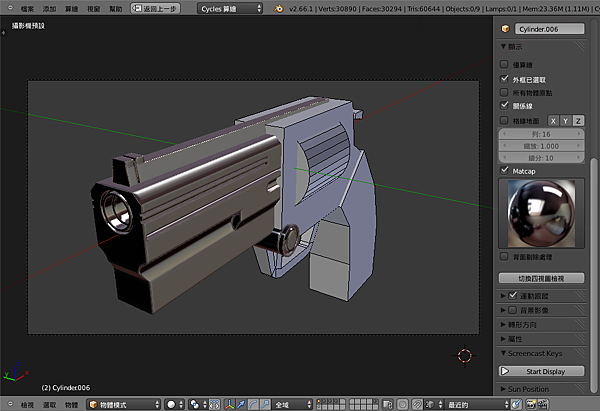

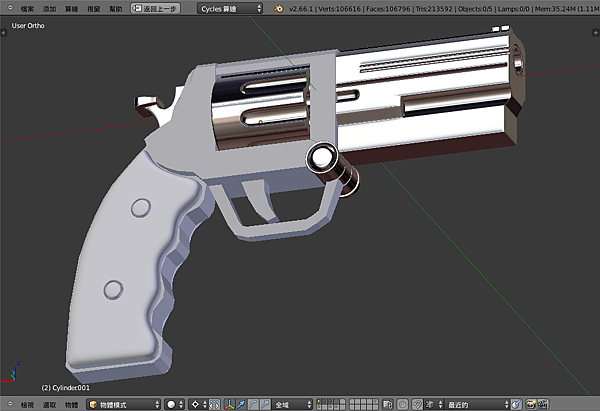

這張圖是使用Blender新功能Matcap,我並沒上材質,這功能能讓你看到表面上的不同效果
22.blend
58-1
58-2
59.blend
62.blend
62-1
63.blend

紀錄一下心得:
 模型加上細分修改器後,要如何使邊緣銳利呢?
以前是用環切(CTRL+R)切一環移至邊緣,越接近越銳利
新發現~
將要銳利的邊緣線全選,ctrl+b(倒角)f6設定分段和偏移
這樣能快速做好壓邊工作~

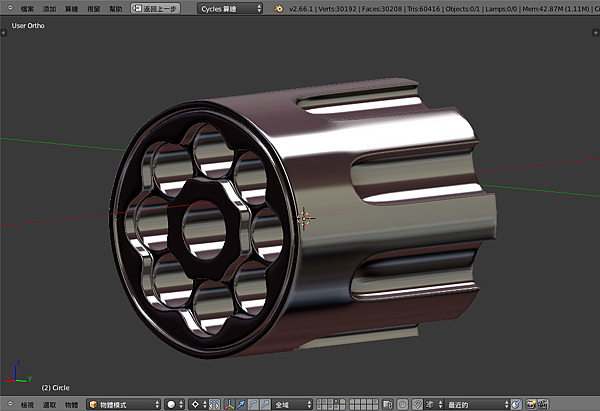

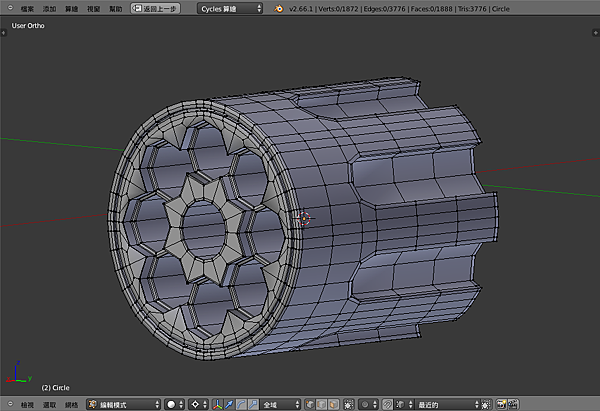

 如何讓網格快速貼至圓柱表面呢?(左輪滾筒就是用這方法配合陣列修改器完成的)
將網格對齊倒圓柱表面頂點(方法上一篇有說)(目前網格和圓柱是呈一切線)
再來將吸附至何元素類型改選面,
打開將各自元素投影到其他物體的表面上
G+軸向+CTRL(按住)+左鍵
這樣就能快速將網格平貼在圓柱表面上

2013年3月10日 星期日

3D 建模練習

最近在對岸的網站找到一些不錯的Blender相關教學資源
網址:http://www.ideasr.com/tutors/ (真是不錯的網站)
目前正在練習這2教程

CG Cookie - Creature Modeling for Production Training DVD(Blender概念角色设计)



第一個教程主要是示範如何運用雕刻工具及重新拓撲來完成一個模型
這教程我並沒親手練習,但花不少時間觀看,也學到了一些觀念和技巧
這次Blender2.66版的雕刻工具進步好多,很期待他繼續改進

第二個教程主要是關於建模的一些細節
學到一些新的技巧也複習了一些練習過的東西

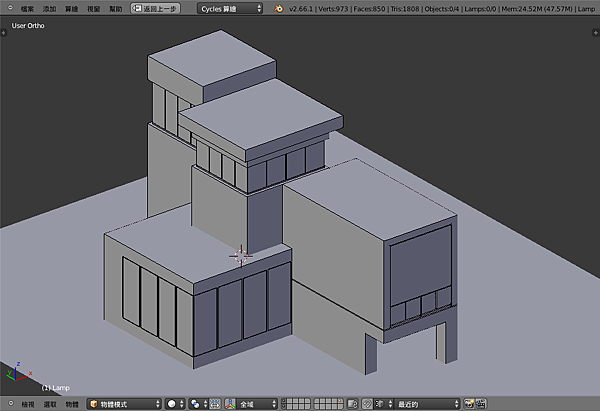

這教程有3個練習,目前我練習完第一個了,如下
16-1
16
最後紀錄一下學到的一些重要技巧的用法

1. 如何將一線圈滑動到想對齊的頂點位置上?
 在編輯模式中,3d視窗選單中,打開吸附至何元素類型頂點再打開吸附至自己上
 點選要滑動的線圈,g再按住ctrl鍵,移動滑鼠鼠標到要對齊的頂點
 這時頂點會出現一黃圈,這樣就能對齊想對齊的頂點了,可配合軸向使用,先按軸向


2.  編輯模式中,ctrl+左鍵能創出一頂點再一次可創出一線
這線能使用環切等分,方法:ctrl+R+數字鍵(看分幾等份)+左鍵


3.I鍵(內嵌面)配合ctrl鍵使用或按f6鍵調整內的厚度數值
 能做出類似e鍵擠出效果,但較迅速方便
