老舊金屬材質的節點設置

老舊金屬材質的節點要如何設置節點呢?

我在 Blender 2.6 Cycles Materials and Textures 這個資料中的

Creating a worn metal material with procedurals 找到的答案

不過過程滿繁複的，我就單介紹邊緣色彩變化是如何設置的

省略了刮痕的節點設置，這樣也可節省算圖時間

如要了解完整設置請自行參考資料

1.首先要繪製物體頂點色彩，這是用來控制物體邊緣色彩的變化區域

2.點選物體，在3D視窗選單列物體模式選項，選擇頂點繪製，物體會變成白色。

3.在3D視窗選單列中繪製選項，選擇髒亂頂點色彩

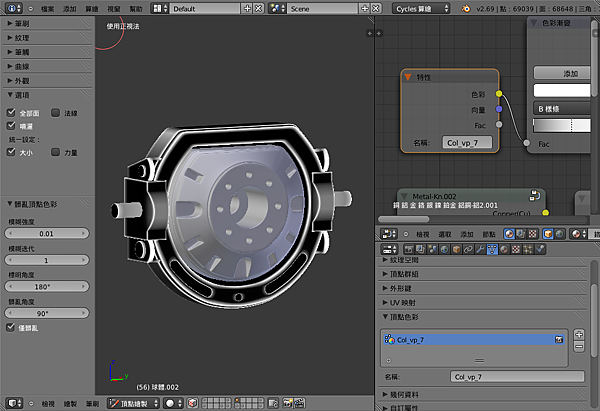

4.然後按T,在工具欄下方，髒亂頂點色彩-設置模糊強度為0.01，髒亂角度為90，並勾選僅骯髒

如下圖：



5.到屬性面板-物體資料-頂點色彩窗口-名稱，重命名頂點色彩層為Col_vp

6.返回到物體模式和按T擺脫工具欄，在到屬性面板-材質設定材質

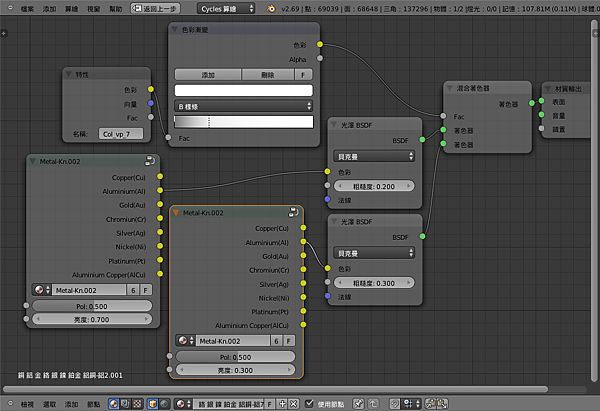

7.到節點編輯器按下圖節點設置就可以了



如上圖中的2各metal節點組分別設置不同的粗糙度亮度等，這樣就能達到邊緣的色彩變化

（圖中的metal節點組也是在資料中有介紹，你也可用一般漫射著色器設置不同顏色練習）

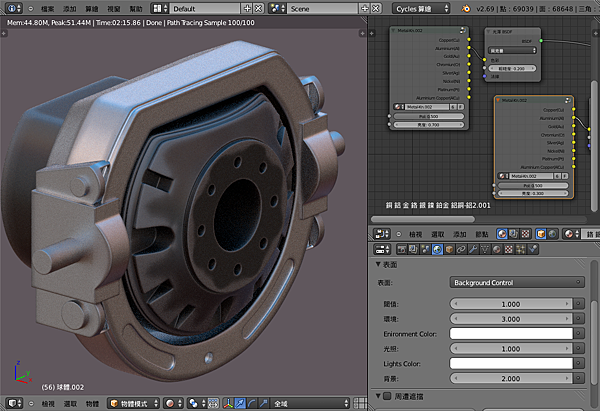

（這是我正在練習項目中的一小部位）

最重要的是特色節點內的名稱一定要與頂點色彩名稱相同

（記錄與分享）
